AmWin Aufmaß-Software

Bauteile verwalten in AmWin 3.0

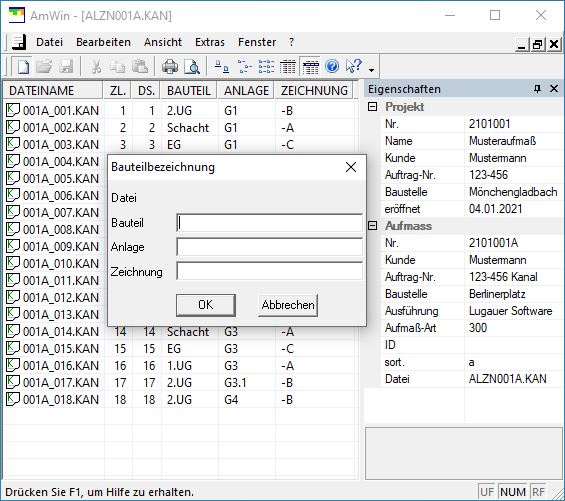

Die einzelnen Aufmaß-Positionen werden in AmWin in Bauteildateien gespeichert, denen vom System ein Dateiname zugeordnet wird. Der Benutzer vergibt in der Bauteilverwaltung eine eindeutige Zuordnung nach Bauteil, Anlage und Zeichnung. Die Eingabe der Anlage ist optional. Wird beim ersten Bauteil keine Anlagenbezeichnung eingegeben, entfällt sie für die restlichen Bauteile des Aufmaßes.

In jedem Aufmaß können in der Profi-Version bis zu 999 Bauteile angelegt werden. In der Bauteil-Verwaltung wird durch Anlagen- oder Zeichnungs-Bezeichnungen entschieden, wann ein Zwischenergebnis erzeugt wird. Bei Angabe der Anlage werden alle aufeinander folgenden Bauteile mit gleicher Anlagenbezeichnung als zusammengehörend angesehen und beim Ausdruck ein Zwischenergebnis der Anlage ausgegeben. Entfällt die Anlagenbezeichnung, werden alle aufeinander folgenden gleichen Zeichnungsbezeichnungen als Zwischenergebnis zusammengefasst. Ein nachträgliche automatische Sortierung nach Bauteil, Anlage oder Zeichnungsbezeichnung ist optional möglich.

In der Bauteilverwaltung ist die Druckvorschau einer Bauteildatei oder eines zusammengehörenden Bauteils möglich, sowie ein Gesamtausdruck des kompletten Aufmaßes, oder selektierter Bauteile, falls das Aufmaß nachbearbeitet wird. Es ist ebenfalls möglich nur eine Berechnung der Ergebnisse durchzuführen und nur das Gesamtergebnis für eine kurze Übersicht der Gesamtmassen eines Aufmaßes auszudrucken oder als Seitenansicht anzuschauen.

Ein Kopieren von einzelnen oder mehreren Bauteil-Dateien ist auch Projekt übergreifend möglich. Hierzu einfach ein einzelnes Bauteil mit dem Cursor markieren und mit der Shift- oder Strg-Taste weitere Markierungen vornehmen. Bei der Anwahl von Kopieren im Menü Bearbeiten oder durch aufrufen des Popup-Menüs mit der rechten Maustaste werden alle markierten Bauteile für das Kopieren vorgewählt und entweder im gleichen Aufmaß oder auch in einem anderen Aufmaß des gleichen oder eines anderen Projektes vor der aktuell angewählten Cursor-Position eingefügt. Beim Einfügen vor der aktuellen Cursor-Position werden alle nachfolgenden Bauteildateien neu durchnummeriert.

Auch beim Löschen einzelner oder mehrerer Bauteildateien werden alle nachfolgenden Bauteil-Dateien neu durchnummeriert und ihnen neue Dateinamen vergeben. Ein Löschen aller Bauteil-Dateien in der Bauteil-Verwaltung ist nicht möglich. Das geht nur im Formular der Aufmaß-Definition.
